FLOOR ALU-2 СORNER (FCA-2) угловые
FLOOR ALU-2 СORNER (FCA-2) угловые
Техническая документация
Материал: Алюминий сплав АД 35 повышенной прочности
Возможно исполнение в любой цвет таблицы RAL
Конструкция
Перемещение (мм)
Видимая ширина (мм)
Строительная ширина (мм)
Ширина деф.шва (мм)
Высота (мм)
Крепеж/шаг крепления (мм)
Нагрузка МПА
Цена
FCA-2

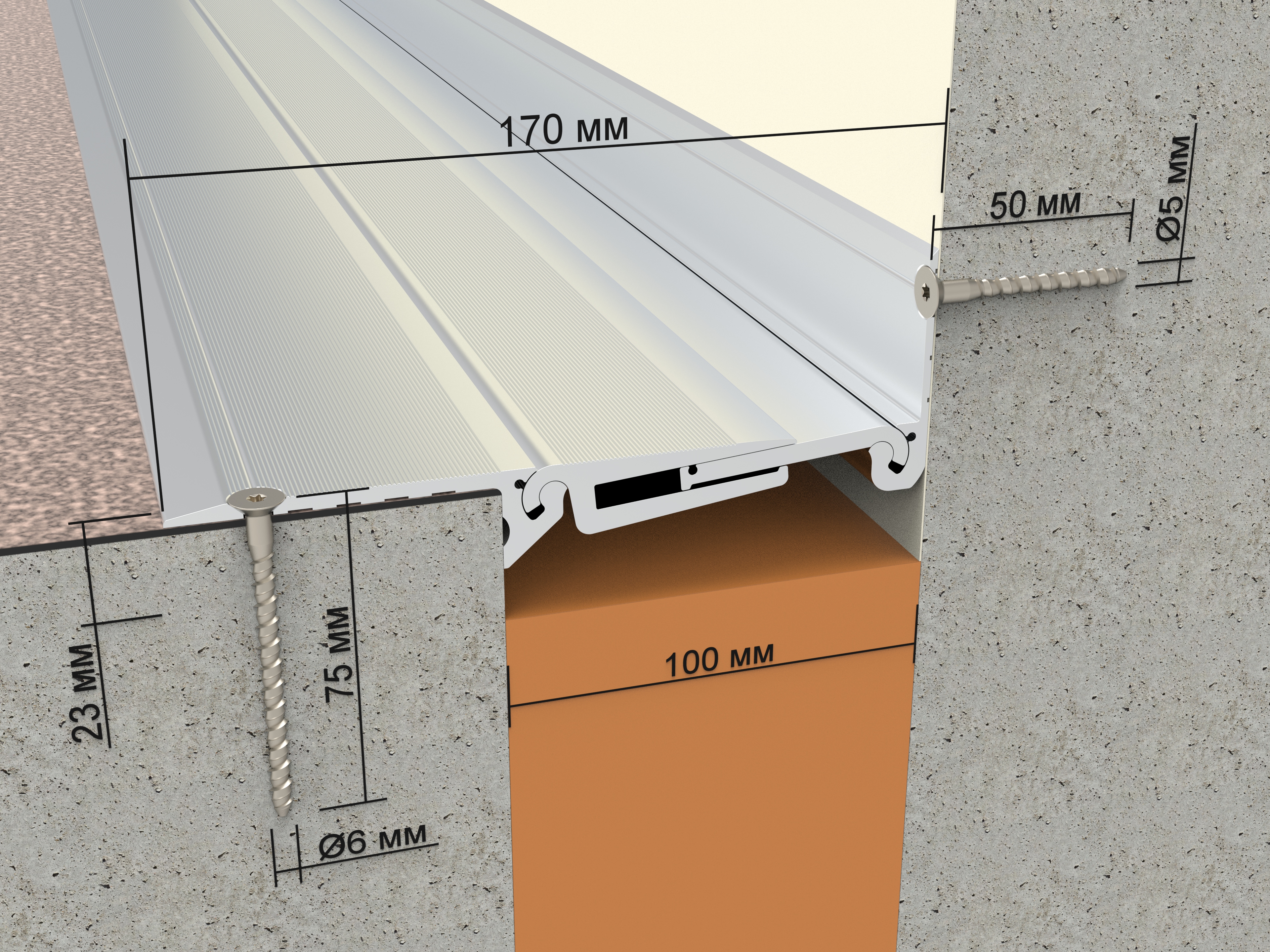

Устройство для деформационного шва FCA-2 0-100, 3 м (угловой)
21
21
28
170
170
100
накладной
шуруп по бетону с потайной головкой 5*50 и 6*75 / 180
1.3
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 0-100, 3 м (угловой) в корзину.

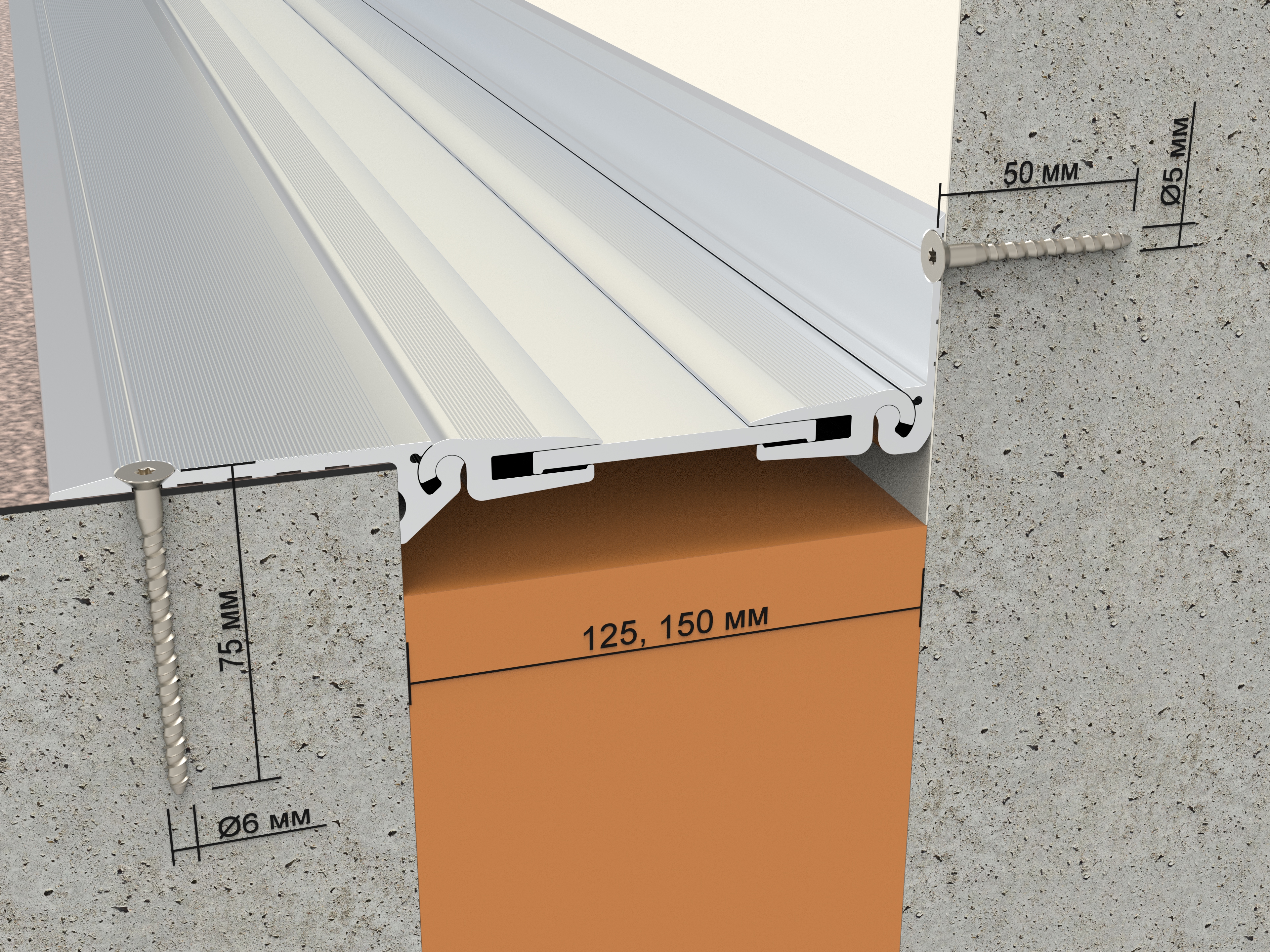

Устройство для деформационного шва FCA-2 0-125, 3 м (угловой)
18
17
32
195
195
125
накладной
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 0-125, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 0-150, 3 м (угловой)
17
30
45
220
220
150
накладной
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 0-150, 3 м (угловой) в корзину.

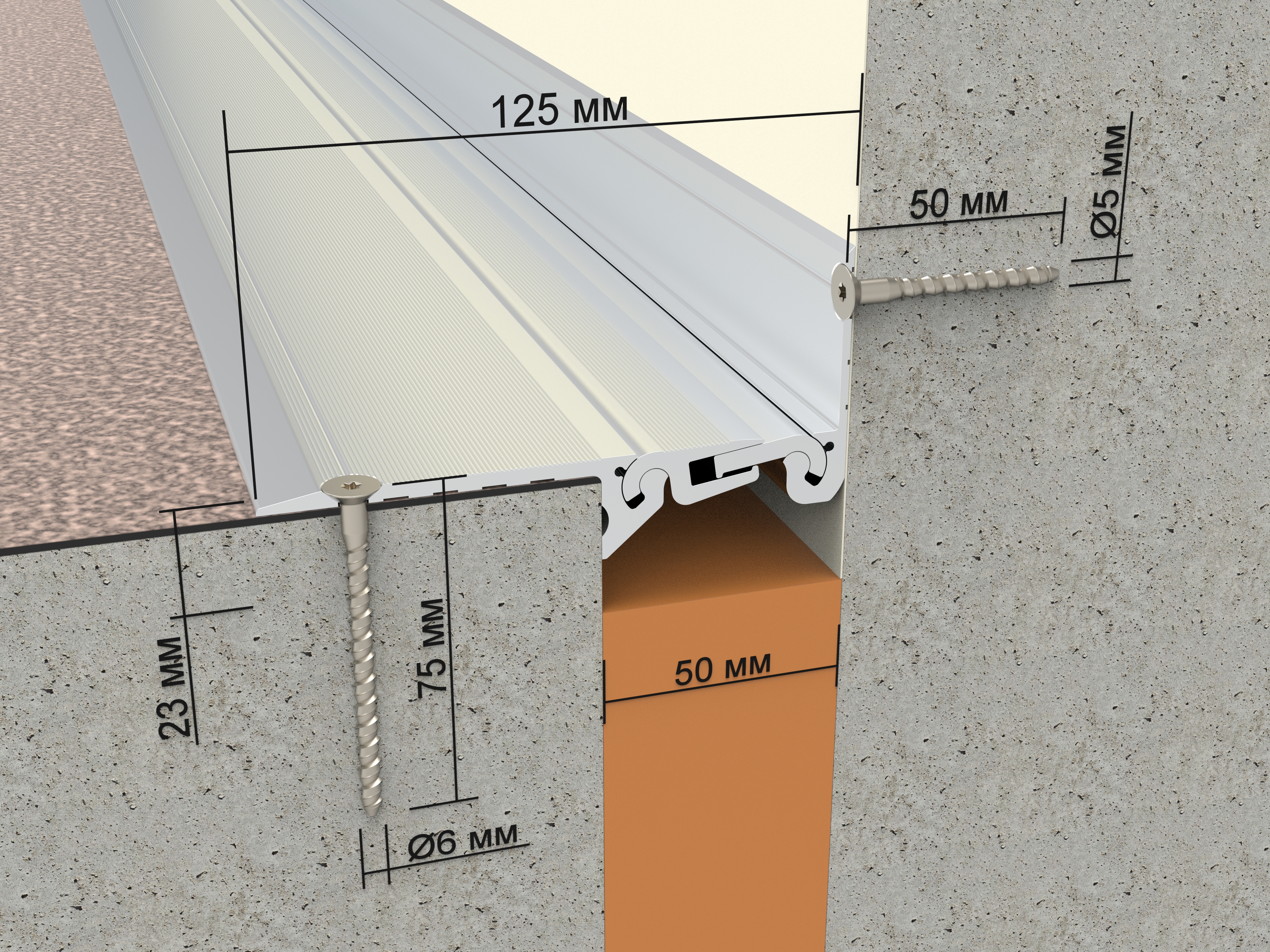

Устройство для деформационного шва FCA-2 0-50, 3 м (угловой)
6
8
12
125
125
50
накладной
шуруп по бетону с потайной головкой 5*50 и 6*75 / 180
1.9
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 0-50, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 0-75, 3 м (угловой)
10
7
15
145
145
75
накладной
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 0-75, 3 м (угловой) в корзину.

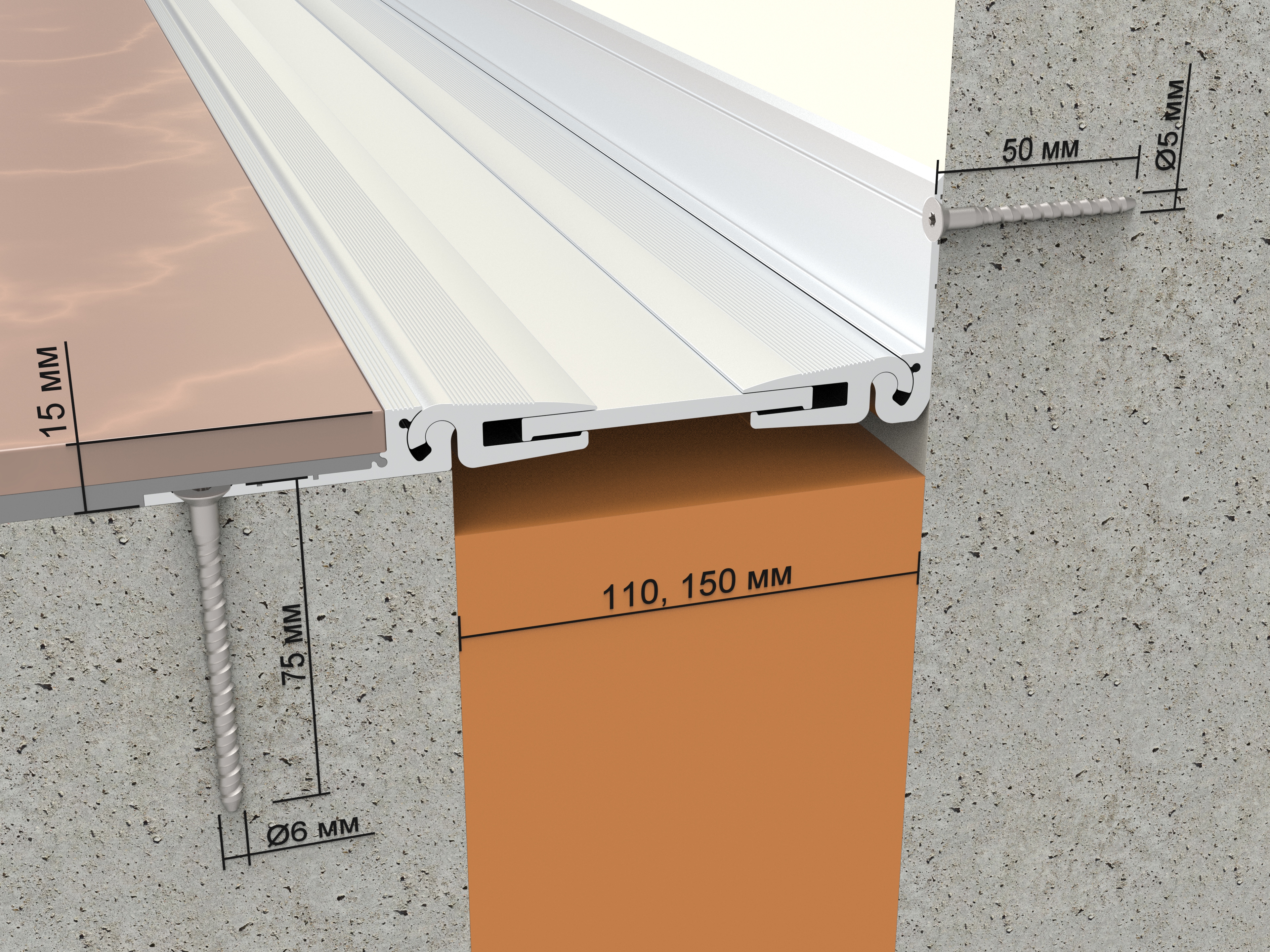

Устройство для деформационного шва FCA-2 15-110, 3 м (угловой)
18
17
32
124
172
110
15
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 15-110, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 15-150, 3 м (угловой)
17
30
45
164
212
150
15
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 15-150, 3 м (угловой) в корзину.

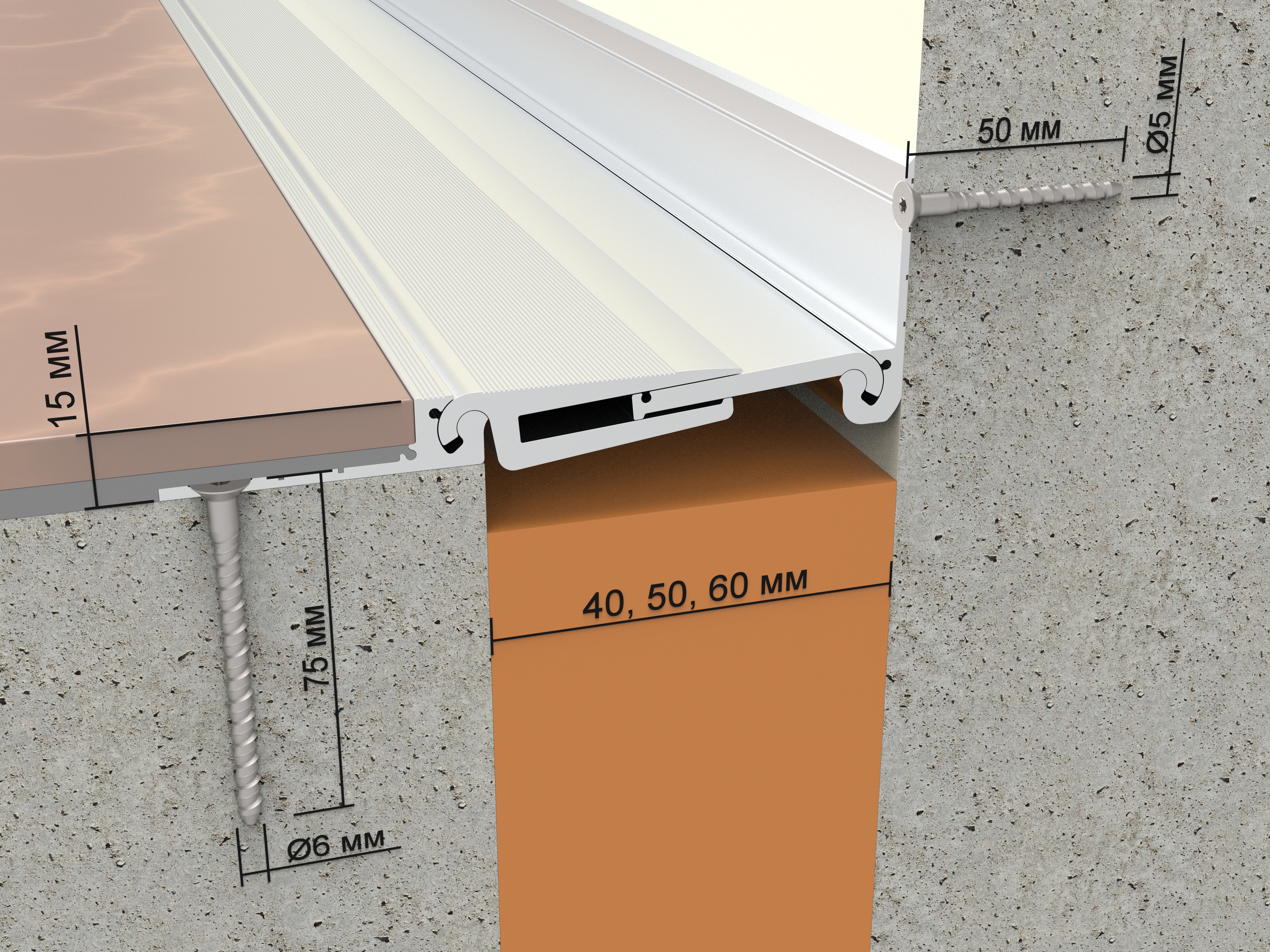

Устройство для деформационного шва FCA-2 15-40, 3 м (угловой)
6
8
12
54
102
40
15
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.2
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 15-40, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 15-50, 3 м (угловой)
10
7
15
64
112
50
15
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 15-50, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 15-60, 3 м (угловой)
20
20
25
74
122
60
15
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.05
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 15-60, 3 м (угловой) в корзину.

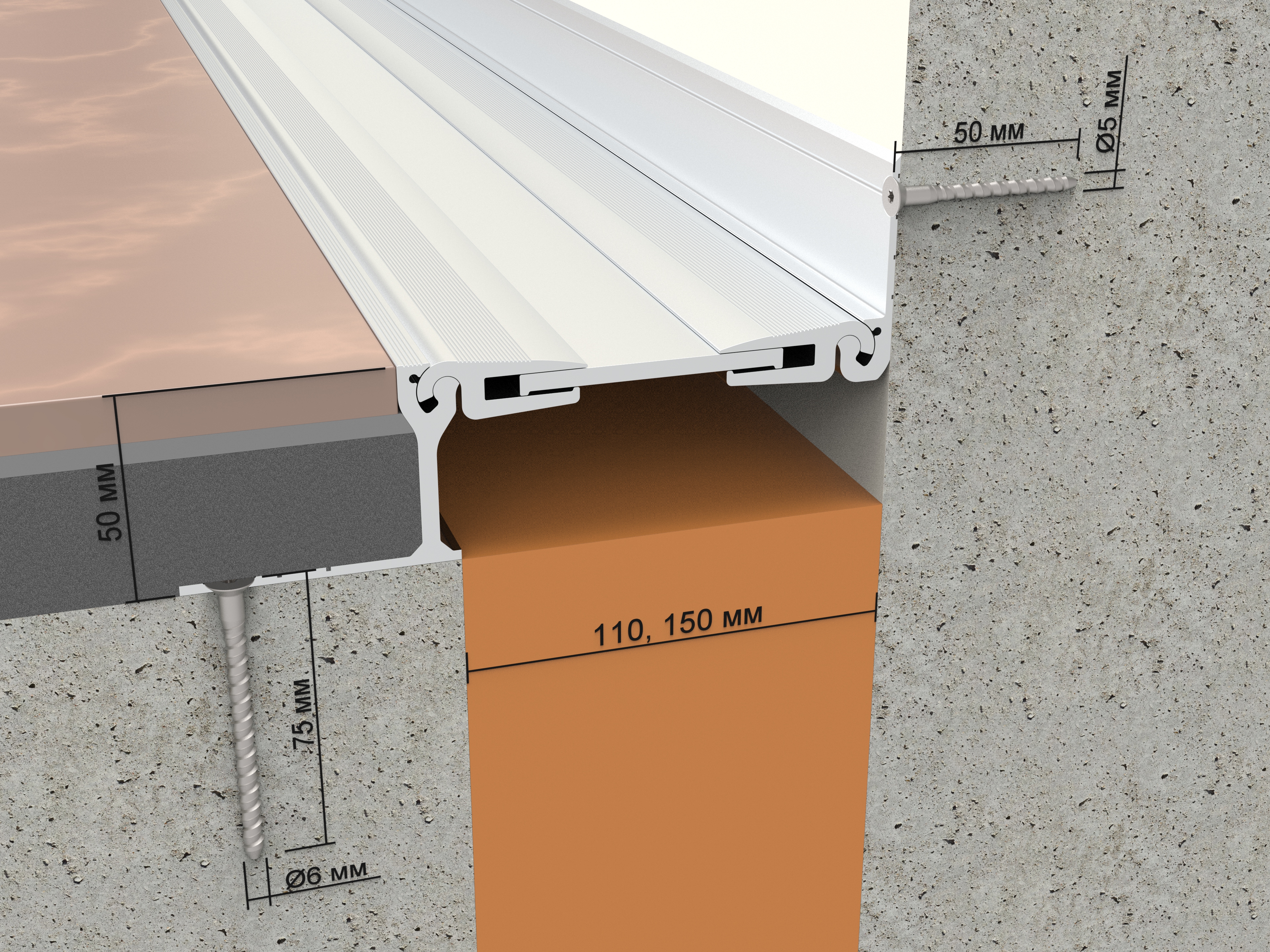

Устройство для деформационного шва FCA-2 50-110, 3 м (угловой)
18
17
32
124
172
110
50
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 50-110, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 50-150, 3 м (угловой)
17
30
45
164
212
150
50
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 50-150, 3 м (угловой) в корзину.

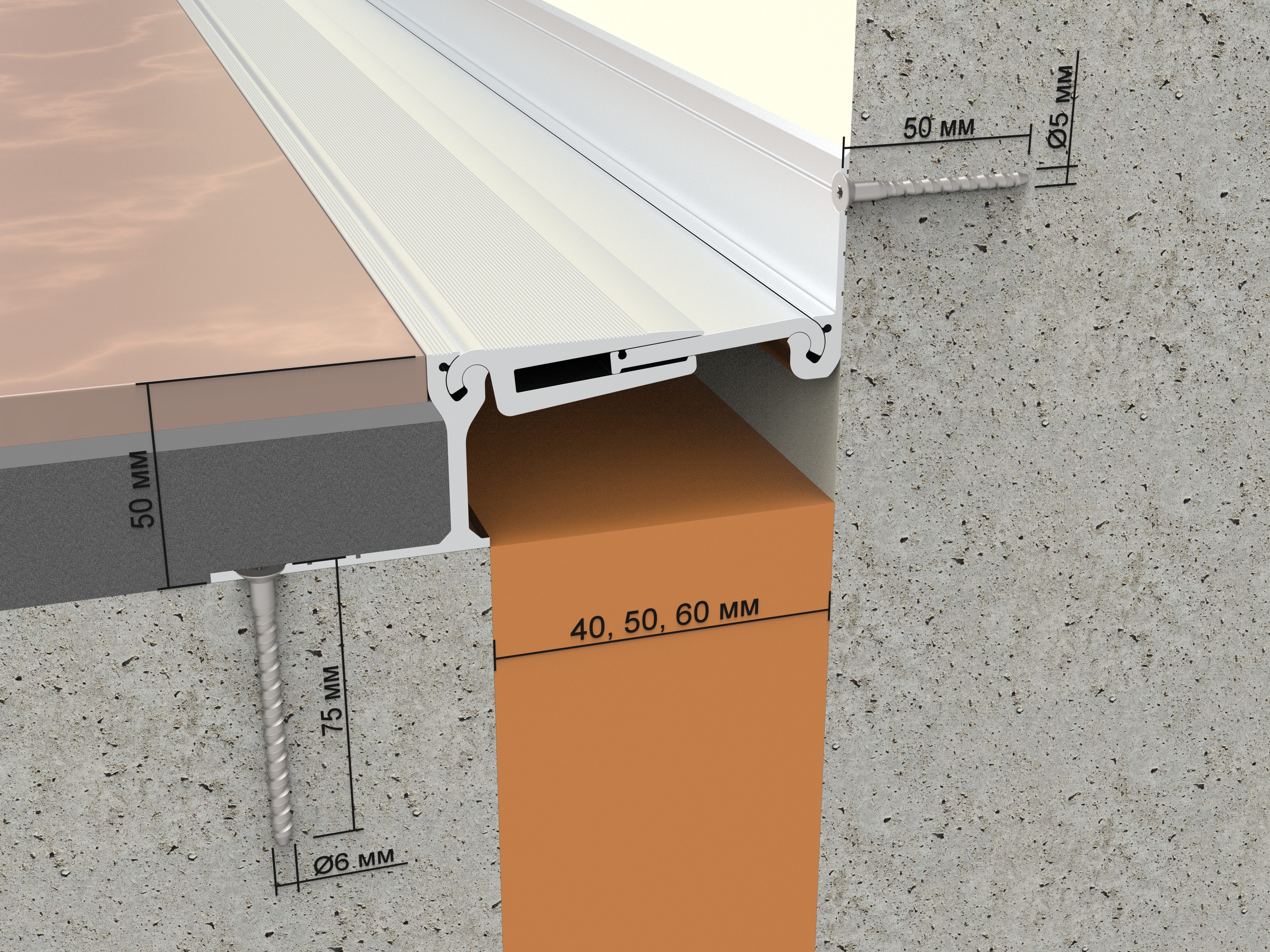

Устройство для деформационного шва FCA-2 50-40, 3 м (угловой)
6
8
12
54
102
40
50
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.2
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 50-40, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 50-50, 3 м (угловой)
10
7
15
64
112
50
50
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.1
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 50-50, 3 м (угловой) в корзину.
Устройство для деформационного шва FCA-2 50-60, 3 м (угловой)
20
20
25
74
122
60
50
шуруп по бетону с потайной головкой 6х75/180 для угловой части 5х50/264 для угловой части
1.05
Закрыть
Вы добавили Устройство для деформационного шва FCA-2 50-60, 3 м (угловой) в корзину.
Стандартный цвет эластичной вставки ТЭП – RAL 7046
Возможно исполнение как установочной части из алюминия, так и эластичной вставки в любой цвет таблицы RAL
Техническая документация
За узлом в формате DWG обращайтесь к специалистам MASTER PROOF
